一、產品簡介

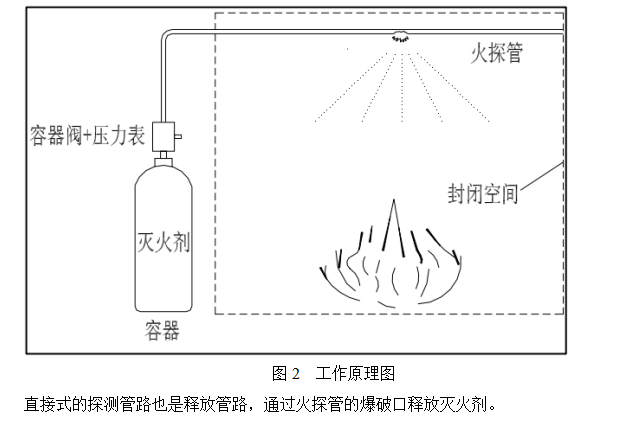

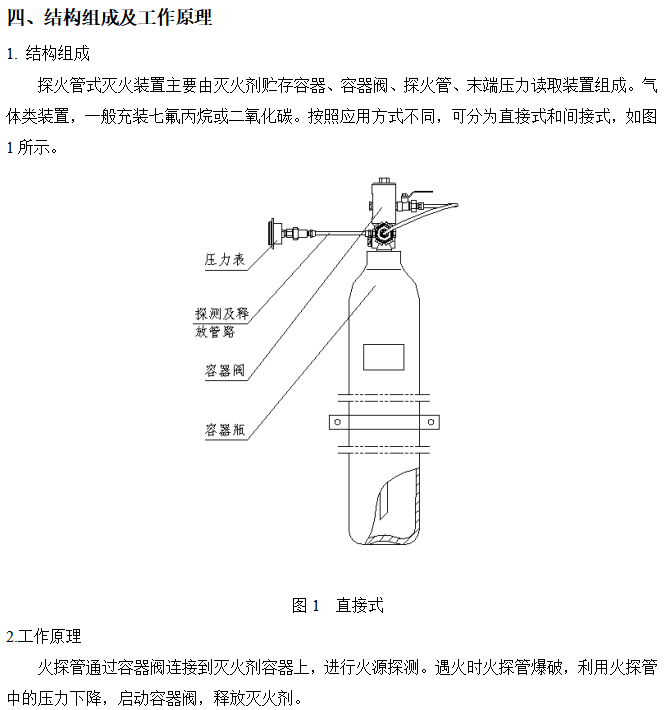

探火管式滅火裝置（以下簡稱“裝置”）是一種簡單、低成本且高度可靠的獨立自動滅火裝置。無需電源，無需煙、溫感探測器，無需復雜的設備及管線，利用自身儲壓，依靠一根充壓的探火管及一套貯存瓶組，就能快速、準確、有效的探測及撲滅火源，集報警和滅火于一體，將火患撲滅在最初階段。采用該裝置可由原來對較大封閉空間的房間保護改為直接對各種小封閉空間貴重設備進行保護，既可大幅度降低工程的造價，又可降低每次滅火的費用，并且不會對人員造成任何傷害。
下列場所可選用探火管式滅火裝置：
? 廣播電視發射塔內微波機房、分米波機房、米波機房、變配電室和不間斷電源室
? 通訊系統的程控交換機房、控制室和信令轉接點室
? 發電廠的控制室、電子設備間、計算機房、繼電器室、變配電間，電纜交叉、密集及中間接頭等部位
? 變配電柜、電梯控制柜、帶槽盒的電線電纜槽或橋架
? 其它場所相對密閉外殼的特殊或重要的機柜設備
警告 ！
！ 1、鋼瓶內裝有高壓氣體滅火劑 ，嚴禁倒置 ！應避免陽光照射 ！應及時放入固定架固定 ！
！ 2、滅火劑瓶組搬運時 ：
z 嚴禁手持容器閥的小球閥部位 ！嚴禁打開球閥保護套 ，確保小球閥處于 “關閉 ”狀態 ，（球閥手柄與閥體成 90 度為關閉狀態 ）。
z 嚴禁卸掉容器閥出口和滅火劑充裝口的保護堵頭 ！
z 應輕搬輕放 ！
！ 3、安裝調試前 ，容器閥的小球閥應處于 “關閉 ”狀態 ；正常工作時 ，該球閥應處于“開啟 ”狀態 （球閥手柄與閥體成 180 度為開啟狀態 ）；嚴禁隨意改變該球閥的工作狀態 。
！ 4、嚴禁私自拆卸裝置及零部件 ！
二、裝置特點
探火管式滅火裝置具有如下特點：
1、報警 、滅火合一 ，探測反應時間快 ，點對點滅火 ，迅速將火患撲滅在萌芽狀態 ，有效降低火災帶來的經濟損失 ；
2、 該裝置無需電源 ，不受振動或沖撞而影響操作功能 ；不因油 、灰塵 、煙的影響而導致探火功能減弱及誤報警 ；
3、火探管具有柔性 ，不受任何位置的影響 ，可伸進各種狹小和復雜易燃空間或設備中 ，該特點彌補了現有消防產品不能撲滅此類火源的缺陷 ；
4、將傳統大空間全淹沒滅火改為針對潛在著火點的局部全淹沒或局部滅火方式 ，距離被保護物最近 ，滅火效率高 ，費用低廉 ；
5、滅火劑用量較傳統方式降低 80%以上 ，使用更加環保 ，對人員更加安全 ；
6、最適合無人值守而需重點保護的設備和場所 ；
7、該裝置由于不用任何電源 ，其運行不受電磁 、濕熱 、粉塵等干擾 ，對各類電器設備的保護更加安全可靠 ；
8、設計簡單 ，安裝簡便 ，不占用戶的有限空間 ，無需另外設置氣瓶間 。
1 一般規定
1.1 探火管滅火裝置的安裝和調試應由經專業培訓的合格的人員承擔。
1.2 安裝前檢查：
a 檢查施工圖、產品合格證、使用說明書等技術資料是否齊全。
b 檢查容器、容器閥、火探管、釋放管（間接式時）等部件的外觀質量，要求其表面和螺紋
連接處無碰撞變形、機械損傷；表面涂層完好；
c 檢查容器閥側部的小球閥手柄應處于關閉狀態，且應關閉完全，球閥保護套應安裝可靠。
d 檢查七氟丙烷滅火劑貯存容器內的充裝量與充裝壓力；檢查二氧化碳滅火劑貯存容器內的
充裝量。
1.3 安裝前，應對火探管和釋放管等進行氣密性試驗，試驗氣體為氮?dú)猓?10min,浸水檢漏，不得有泄漏現象。
1.4 安裝前，應檢查滅火劑瓶組的氣密性，方法如下：
將滅火劑瓶組（包括容器和容器閥）固定在適當位置，用檢漏液檢查螺紋連接部位及容器閥各接口的密封性，仔細觀察 5min，確保無氣泡等泄漏現象。
※ 否則應檢查泄漏原因并修復，同時用稱重法檢查滅火劑量是否滿足設計要求，當滅火劑量小于等于充裝量的 90%時應補充滅火劑。
注：滅火劑充裝量=總重-瓶組凈重 , 滅火劑充裝量≥滅火劑設計用量
2、安裝
2.1 一般規定
2.1.1 滅火劑瓶組的安裝應符合下列要求：
a) 安裝位置和安裝的環境溫度應符合設計要求；
b) 安裝位置應便于操作、維修，并應避免陽光照射；
c) 滅火劑瓶組應直立安裝，支架、框架固定牢靠，并應做防腐處理；
d) 滅火劑瓶組可直接固定在被保護設備的外殼或機柜上，要求能承受一定載荷；
e) 安裝時，滅火劑貯存容器的標簽應朝向正面；
f) 瓶組上壓力表的安裝位置應便于人員觀察和操作；
g) 滅火劑瓶組安裝后，卸壓裝置的卸壓方向不應朝向操作面；
h) 在安裝已灌充好的滅火劑瓶組之前，不應將火探管連接至滅火劑瓶組的容器閥上；
i) 灌充好滅火劑的瓶組，應保證容器閥的小球閥處于“關閉”狀態，并應帶上球閥保護套，避免小球閥被打開，造成滅火劑意外釋放。
2.1.2 火探管的安裝應符合下列要求：
a) 應采用專用接頭連接；
b) 火探管應沿防護區上方鋪設，并采用專用管夾固定。當被保護對象為電線電纜時，可將火探管隨電線電纜鋪設，并應用專用的夾子固定；
c) 火探管固定夾之間的距離不應大于 500mm；
d) 若火探管需穿過墻壁，應采用專用的火探管保護件或接頭,以防止磨損火探管；
e) 火探管應布置在離保護對象不超過 1m 處，火探管不應緊貼在超過 80℃的表面?；鹛焦艿淖钚澢霃綉?yīng)不小于 60mm；
f) 火探管的末端應有一個終端壓力表，并安裝在被保護區域的外部或便于檢查的
位，以便定期檢查壓力；
g) 終端壓力表的安裝高度應一致，且便于觀察；
h) 火探管或釋放管的三通管接頭的分流出口應水平安裝；
i) 釋放管每個固定夾子之間的距離不應大于 1.5m，噴嘴離保護對象不應大于 2.5m；
j) 如需穿過墻壁，應安裝專用接頭或保護件，以便固定釋放管。
2.1.3 密閉的機柜設備、電線電纜槽等的孔口或縫隙應進行密封處理。
2.2 探火管滅火裝置的安裝步驟：
1 ）選定放置滅火劑瓶組的合適位置，在能夠承受載荷的梁等部位安裝滅火劑瓶組的固定支架；
2 ）在滅火劑瓶組附近選定便于安裝和觀測終端壓力表的位置，打上終端壓力表安裝孔；
3 ）將滅火劑瓶組（瓶組包括鋼瓶、容器閥和容器閥側的小球閥）牢靠的固定在支架上。
注意： a ）滅火劑瓶組內存有高壓氣體滅火劑，必須小心、謹慎，輕搬輕放。
b ）嚴禁手持容器閥小球閥部位，確保容器閥小球閥處于“關閉“狀態，否則，滅火劑會被釋放。
c ）應隨時將瓶組固定在框架內，防止滅火劑瓶組因外力或誤操作的滅火劑突然釋放而傾倒等危險發生。
d ）操作時應避免人員正對容器閥接口（包括：滅火劑充裝口、滅火劑出口、安全泄放口等） ，以防滅火劑的意外釋放造成人員傷害。

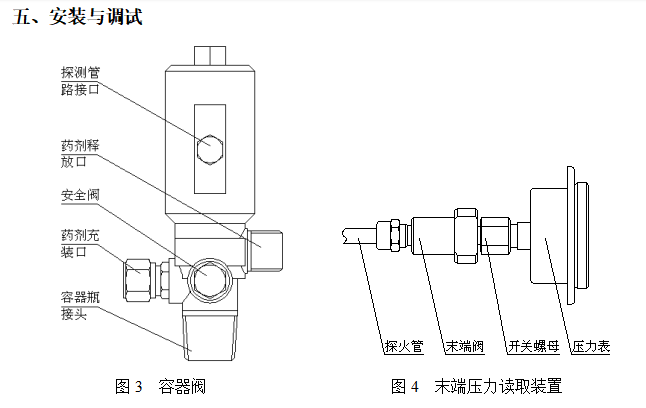

4 ）卸掉容器閥的出口堵頭，連接專用的出口轉換接頭。

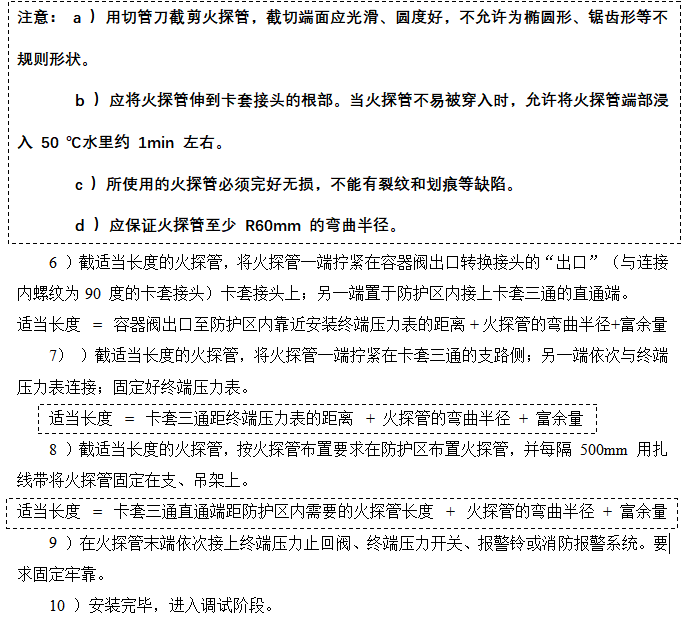

5 ）截長約 400mm 火探管，一端套上卡套螺母，穿在容器閥側小球閥連接的卡套接頭上，擰緊卡套
螺母；同樣，將火探管另一端連接在容器閥出口轉換接頭的“進口” （與連接內螺紋為 180
度的卡套接頭）卡套接頭上。
3 、調試
3.1 在裝置安裝完畢后，將連接火探管的終端壓力表從單向閥處卸下，將專用充氣接頭連接到單向閥上，向火探管內緩慢充入 1.5MPa 的氮?dú)狻Ｐ度コ鋲貉b置，裝上終端壓力表 。
注意：此時容器閥側部的小球閥處于“關閉”狀態。
3.2 給火探管及所有火探管接頭處用香皂水檢漏， 要求分段檢查， 認真、 仔細觀察， 檢查規則為 10min∕m。不允許有氣泡等任何泄漏現象發生。
3.3 在確保裝置無異常、火探管及其連接部位無任何泄漏、火探管的終端壓力表數值保持不變時，拆開容器閥的小球閥保護套， “緩慢”打開容器閥側部的小球閥，使火探管內壓力平衡。然后用保護套再次套住小球閥，使其在處于“常開”狀態。
注意： 1 ）必須“ 緩慢 ”打開容器閥的小球閥，否則可能造成整個裝置動作，滅火劑噴出。
2 ）若在安裝探火管滅火裝置時，被保護的空間∕區域還未竣工時，應等到項目竣工才把探火管滅火裝置的小球閥打開，以避免意外啟動。
3.4 將警告標志等帖在被保護區域或設備的明顯處。
3.5 調試完畢，系統處于準備工作狀態。
六、維護與保養
應安排專門的維護管理人員，對探火管滅火裝置進行維護管理，維護管理應有記錄。要求維護 管理人員熟悉裝置的工作原理、性能等；
1、每周兩次檢查以下內容：
1.1 滅火劑瓶組壓力示值應在綠區范圍內（二氧化碳瓶組，不進行此項檢查）；
1.2 火探管終端壓力表示值應在綠區范圍內；否則，應及時通知專業安裝人員檢查修復。
1.3 容器閥處的小球閥應處于“開啟”狀態； 裝置應無異常。
2、每季度還應對裝置組件進行檢查并符合下列要求：
2.1 裝置部件應無機械損傷、表面無銹蝕、涂層保護完好、銘牌標志應清晰；
2.2 滅火劑瓶組、火探管、釋放管（間接式）等應牢固固定、連接可靠；
2.3 間接式探火管滅火裝置，其噴嘴應無變形和損傷，孔口應無雜物，不堵塞。
3、每年應對探火管滅火裝置全面檢查和維護，除滿足第 2、3條的要求外，還應符合下列要求：
3.1 用稱重法檢查二氧化碳探火管滅火裝置藥劑瓶組的滅火劑量，要求：滅火劑量≥（容器容積 X0.6Kg/L）X90%.;否則，應重新灌裝滅火劑。
3.2 觀察容器閥上的壓力表數值，檢查七氟丙烷探火管滅火裝置是否有泄漏，當壓力表不在綠區范圍內時，應用稱重法檢查其滅火劑量，當滅火劑量泄漏 10%時，應考慮補充滅火劑，并補壓。
3.3 火探管無變形、腐蝕、損傷及老化。
4、滅火劑鋼瓶的維護管理應按《氣瓶的安全監察規程》執行。
